互联网+电子技术基础在线实验平台
您当前所在位置:首页 / 服务范围 / 互联网+电子技术基础在线实验平台

         ◆  系统特点:真实电路、真实数据、浏览器操作、虚拟仪器测量,虚实一体;
         ◆  典型用户:东南大学、浙江大学、山东大学、大连理工大学、华北电力大学;

         ◆  支持课程:电路分析、模拟电子线路、数字逻辑电路(EDA)三门课程实验实训;


1、 简述:

      “互联网+电子技术基础“在线实验平台,是为契合教育部当前 “线上”+“线下”混合式教学模式,和多所高校联合开发的实践教学实验平台。系统采用3U标准机箱式结构,客户端学生实验均有实际硬件电路对应,硬件资源动态分配,每个实验平台能并发20个学生同时实验;系统可实现多个平台可级联。

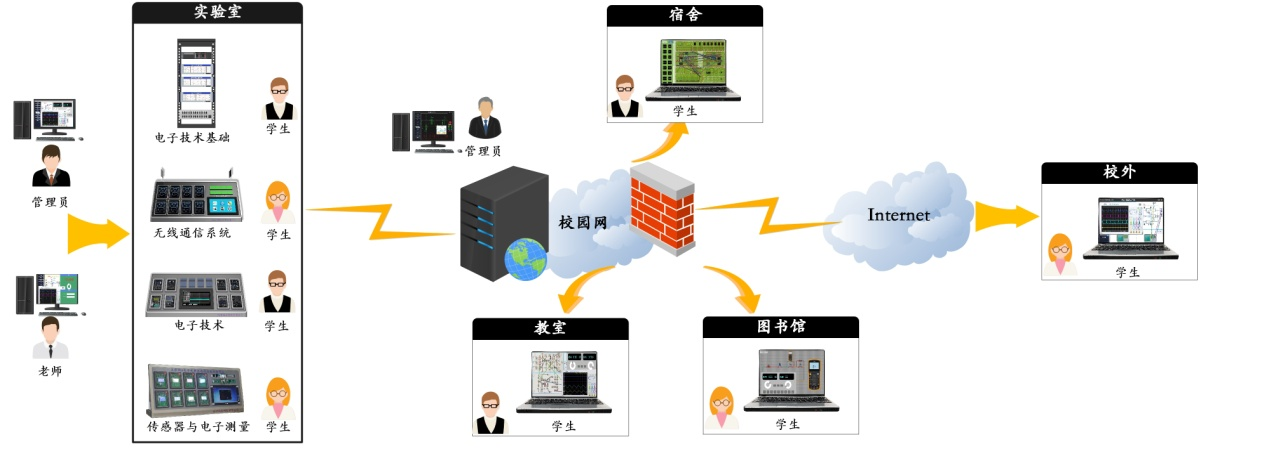

图1  系统拓扑图

2、在线实验:

      实验平台在网管和操作平台的支持下,学生能在客户端浏览器上搭建实验电路,配置实验电路各种参数,选择测试点,操作虚拟仪器并实时测量实验数据,截取测试数据和波形,设计并上传电子报告;


3、 测试仪器:

      在线实验平台内嵌多种真实仪器面板的虚拟仪器:信号源、万用表、稳压源、多通道示波器、逻辑分析仪、扫频仪、毫伏表等;

      实验平台支持真实仪器测量(泰克、普源、固纬、鼎阳),客户端可切换任一点信号至实物仪表并远程控制和测试;


4、 参考图片:

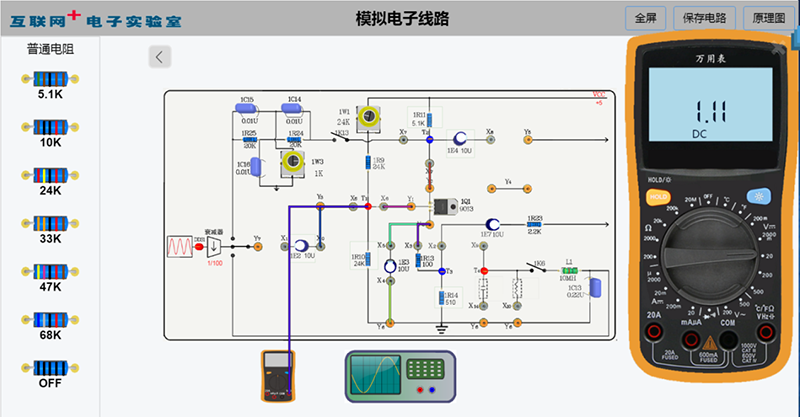

图2 模拟电路在线实验 工作点调整

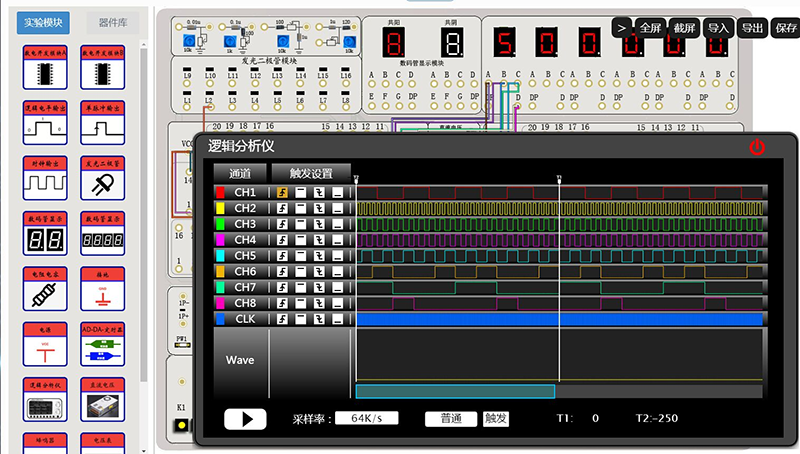

图3 数字电路搭建&逻辑分析仪测试

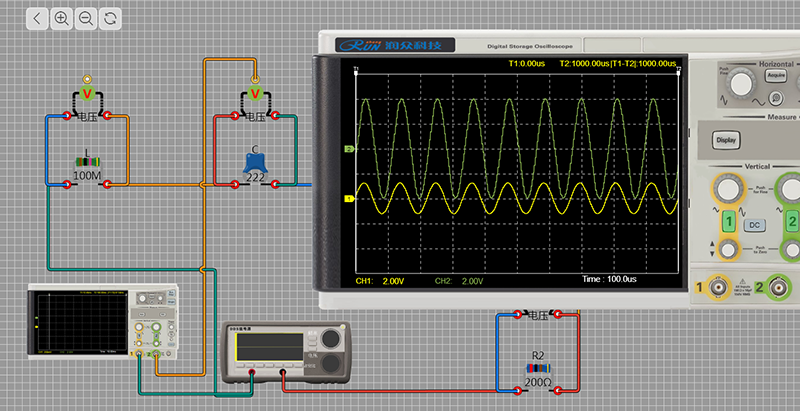

图4 串联谐振在线实验 激励信号与谐振时电容端信号测量

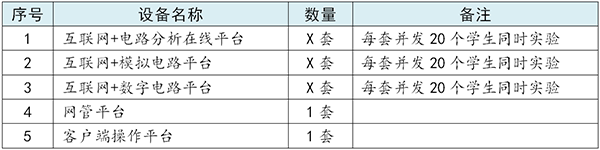

5、参考配置



         注:需要完整解决方案或申请<试用账号>,请致电大发黄金版手机网页版登录(025-84585075)或发邮件到njrzkj@126.com索取。
