光纤通信


RZ9645特点

1、 实验平台采用智能系统设计理念,内置基于操作系统和7TFT彩色液晶的人机对话窗口,现场鼠标操控;

2、模块均采用主机+FPGA结构,光纤码型变换、PDH复用、SDH组帧、同步、频带调制解调等均能二次开发,二次开发软件均能通过网络定向在线加载(不插JTAG线,不断电)。

3、 基于操作系统的人机交互界面友好,学生能实时调阅实验框图;能用鼠标:调整模拟信号幅度、频率、波形,设置基带数据、PDH时隙、SDH指针、光端机偏置电流等;

4、 系统内嵌全功能误码仪,可选择:时钟、码型、插误码等,统计:时间、误码率等;实时测试光通信系统性能;

内嵌光功率计,波长

5、 (13101550850)、功率单位( dbmv)可选;内置DDS信号源,方便学生完成LEDLD光端机的模拟信号和视频信号传输实验;

6、 1310和1550LD激光器和LD光检测器及分立元件组成;能完成:无光告警、自动功率控制APC、消光比测试、PI曲线测试、平均发光功率测试、光端机接收灵敏度测试等实验;

7、 实验平台内置电话时分交换功能,能实现电话用户间(实验平台间)通过光纤呼叫拔号、4方通话功能;

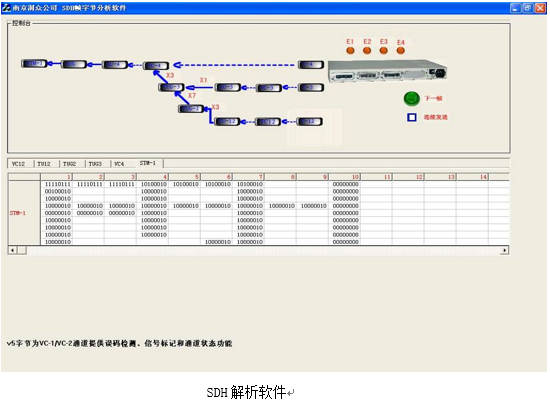

8、 SDH组帧与帧结构解析模块能和SDHPTN)设备互联互通;实时接收STM-1数据,实时解析SDH帧结构,实时下载STM-1任一时隙数据;提供SDH示教分析软件,能进行SDH段开销字节观察实验SDH高阶通道开销字节观察实验SDH低阶通道开销字节观察实验SDH帧的复用与定位等实验;

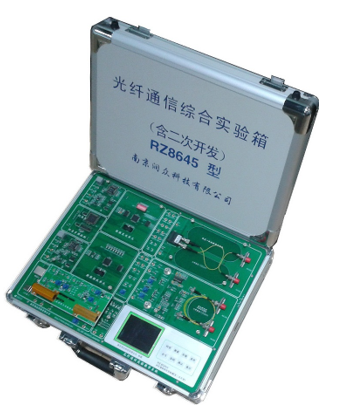

RZ8645特点

1.光端机三对:13101550850各一对;光收发模块能完成:无光告警、自动功率控制APC、消光比测试、PI曲线测试、平均发光功率测试、光端机接收灵敏度测试等实验


3.实验箱信源至电接口、电接口至光接口、光接口至光通路均分开,有助学生理解通信系统;

4.二个电话接口、一个计算机USB串口、一个网络接口、一个开关量设置口、一个信令接口,可以进行不同数据源的时分复用,PDH数据时隙可以由PC机设置;

5、带有标准E1接口,线路时钟可编程(从1个时隙至32个时隙即64KHZ---2048KHZ可编程),复接数据时隙可由PC机配置。

9. 内置全功能误码仪模块,可通过触摸液晶选择:时钟、码型、插误码等,统计:时间、误码率等;性价比高(测光接收器灵敏度和光器件插入损耗等)。

10.提供SDH示教分析软件,能进行SDH段开销字节观察实验SDH高阶通道开销字节观察实验SDH低阶通道开销字节观察实验SDH帧的复用与定位等实验;
